蚀刻液回收设备

东莞宏顺自动化设备蚀刻液再生分类

蚀刻液再生应用最多的行业就是线路板行业。相对于线路板生产企业生产工艺中，蚀刻工序可分为：碱性蚀刻、酸性蚀刻及微蚀三种。

碱性蚀刻废液再生

系统原理：在线路板的蚀刻过程中，蚀刻液中的铜离子浓度会逐渐升高而降低蚀刻效果，要使蚀刻液达到最佳的蚀刻效果，就必须将蚀刻液中的铜离子（Cu2+）、硫酸根离子SO42l-）和PH值保持在一个合理稳定的范围内，要持续蚀刻液中上述各种成份的最佳浓度，就需不断添加子液来取代已失去蚀刻能力的『废蚀刻液』即“母液”。而该系统则可将原本需要排放的母液即『废蚀刻液』再生成为新子液即『再生蚀刻液』，该系统现在主要采用的工艺是电解硫酸铜，主要流程是先用萃取剂萃取母液中的铜离子，富铜油相再用低浓度的硫酸铜溶液（即电解液）反萃，得到高浓度的硫酸铜溶液（即新电解液），然后电解出铜离子。而被反萃后的蚀刻液则需添加极少量的补充剂，变成子液循环使用。同时还回收氨洗水，将氨洗水再生后循环利用。

酸性蚀刻废液再生

酸性蚀刻再生采用“离子膜电解铜”工艺。该工艺是用离子膜将电解槽的阳极区和阴极区分隔成两个独立的区域；阳极区为废蚀刻液再生区，它将降铜后的废蚀刻液中的一价铜离子通过电化学反应生成二价铜离子，使废蚀刻液获得再生；阴极区为铜回收区，通过离子隔膜有选择性的使溶液中的离子定向迁移，让溶液中的铜离子得到电子还原成金属铜。

微蚀刻废液再生

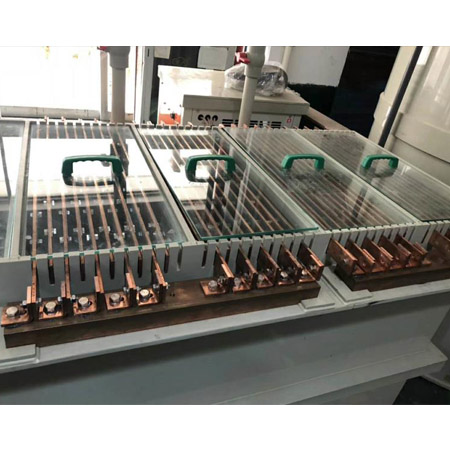

微蚀废液回收铜系统设备是针对微蚀体系对铜表面加工后所产生的废液进行电解处理的设备。采用电解破除氧化剂——电沉积铜工艺来处理微蚀废液。电解破除氧化剂工艺是使用设备后微蚀废液在电极阴极的还原作用下使过硫酸钠、过硫酸铵和双氧水等氧化剂被还原，由较高浓度降低为0。电沉积铜工艺是在氧化剂降低为0后，使用设备使微蚀废液在电极阴极的还原作用下把Cu2+ 还原为单质铜，使废液Cu2+ 浓度降低95%以上易于废水处理排放，减轻环保处理Cu2+ 的压力，并在过程中得到有经济价值的副产物——电解板状铜（纯度大于99.95%）。
