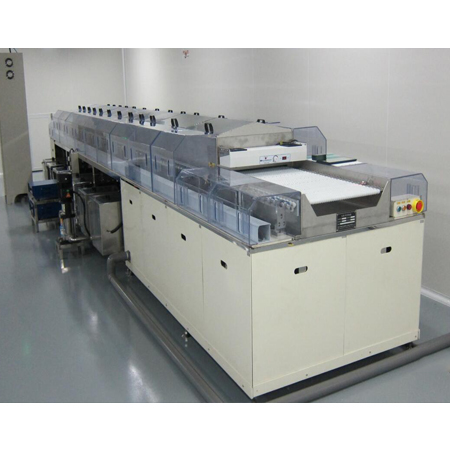

手机盖板清洗机

一、 HS-BL600 玻璃清洗工艺流程:入料→隔离→洗剂滚刷喷淋洗 1（4 组）→风切→洗剂滚刷洗 2（4 组）→洗剂滚刷洗 3（4 组）→风切

→纯水滚刷洗 1（4 组）→纯水滚刷洗 2（4 组）→纯水喷淋洗→纯水洗→六组风刀干燥→出料+除静电

二、 清洗工件:手机基板尺寸: MIN: 4″ MAX:12″

基板厚度: 0.4 ～1.1mm

三、 设备的基本性能

输送高度：950mm±20 mm工作宽度：600mm(有效最大: 600mm)

传动方式：伞齿轮传动(外传动)

输送速度：0-6m/min(变频无级可调) 正常使用 4-5 米/min

输送方向：左进右出(由客户待定): 玻璃清洗过程中不允许有蛇型现象，洗净结果：无划伤，无水迹残留，无滚轮印，无脏污。

设备尺寸：约 11800 (长)ｘ1500(宽)ｘ1300(高) (mm)(不含电控柜及风柜)

四、 耗用资源

总耗电量：43.74KW 总耗气量：无

纯水耗量：20～30L/Min（由客户提供 15 兆Ω以上纯水）

总抽气量：10M3 /Min（由客户提供抽风系统）

电 源：3φ 380V±10% 50Hz

供给水 纯水 压力 0.2MPa、

五、 其它设计

1. 省水、电设计   2. 过滤系统：水、液体、气过滤

3. 喷嘴压力调整：压力表、球阀调整  4. 变频器: 主传动

5. 调速器: 滚刷  6. 过温保护: 水箱喷淋液温设计上限 50℃

7. 泵浦保护: 设计水箱低液保护
