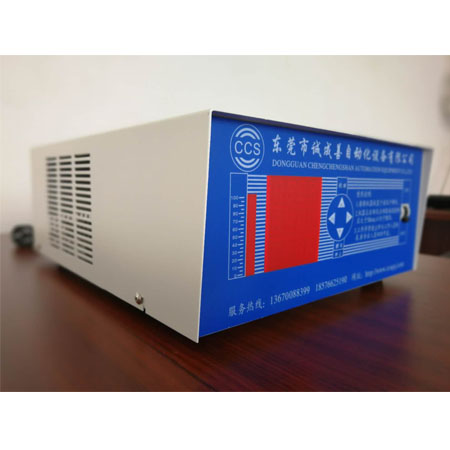

超声波发生器

1． 各元部件相关功能简述：

A， 整流桥：将交流电压转化为直流电压；

B， 共模电感：滤除电路工作所产生的高频电磁杂波，以防止其污染外部电源。

C， 电流检测器：精密电流检测器，将输入电流信号转化为高精度电压信号，经整形处理后提供给主控制电路，以达到稳定功率的目的。

D， 晶体管：由4只大功率IGBT晶体管组成移相全桥架构，将直流电压信号转变为高频交流电压信号。

E， 驱动电路：隔离驱动。

F， 辅助变压器：将市电转化为低压交流电，并经整流后滤波后提供给信号处理部分和显示板部分。

G， 频率微调：调节此电位器可以在一定程度上调节发生器的频率参数；

H， 电流微调：调节此电位器可以在一定程度上调节输入电流大小，从而改变输出功率的大小。

I， 电流选择开关：可以通过1—6共6个档位调节，注意1-5为电流基准，数字越小，电流基准越大。6为电流倍增开关。例如当选在5时，电流为2A，那5和6同时开启，则输出为4A。

J， 电感1和2可匹配出不同的电感量，其中，电感1所对应的电感为R11，R12，R13，R14，R15；电感2所对应的电感为R1，R2，R3，R4，R5；数字越大，电感量越大。二者的电感相加即为总的电感量。在调试时，电感一定要以取大优先为原则。

变压器匝比选择：RA和RB，RA小于RB，一般情况下，RA适于黄色陶瓷的换能器，RB适于黑色陶瓷的换能器。
